变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,铁芯采用 全新优质高硅硅钢片叠装,全斜接缝。本公司采用先进的制作工艺,有进口西班牙绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。
※ 变压器的材料说明:
①铁芯
采用全新优质高硅硅钢片,主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片,我们根据客房的要求和使用条件,选用最合适之材料,使变压器性能设计达到最佳。(常规材料为全新优质硅钢片)。
②线材
采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃)。
③绝缘材料
采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。
④接线端子排
小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。
⑤铁脚
主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。
一、适用范围

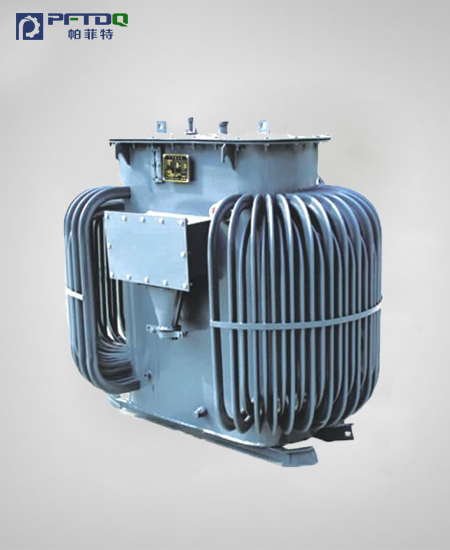

KSG型矿用隔爆型干式变压器(以下简单称变压器)适用于煤矿井下有沼气煤尘的爆炸危险场所。在交流50Hz/电压至2000V的供电线路中/为煤电钻提供127V电源。 变压器按GB3836.1-83《爆炸性环境用防爆电气设备通用要求》GB3836.2-83《爆炸性环境防爆电气设备隔爆型电气设备“d”》等有关标准设计检验。
1.海拔高度不超过2500m,环境大气压力80~110KPa;
三、结构特征
KSG型矿用隔爆型变压器的箱壳,系由钢板焊接制成,箱壳可经受8个大气压力的液压试验;箱盖与箱沿之间的接触面符合隔爆要求;箱盖由钢板制成,上面有两个电缆出线套,出线套内面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧出线圈后,可借橡胶垫圈压紧电缆以确保密封,所选用的电缆外径,必须与橡胶垫圈配合紧密,务使电缆能被压紧,完全密封,以保证个保性能;
KSG型矿用隔爆型变压器的高压线圈,可接成星形接法,或三角形接法。相应的电源电压分别为380及220V,或400及230V 660V 1140V。改接时需将变压器与电源断开,打开箱盖,在器身接线板上进行。
在箱壳内面有接地用的螺栓,箱壳拖架上也焊有接地螺栓,均应妥为接地。
箱壳外面焊有拖架,供在水平位置使用拖动,在运输或储藏时可直立存放。
注:我公司可根据客户的具体需求进行设计
